Est-ce que l’eau abîme le béton ? Ce qui se passe vraiment

L’eau abîme le béton, mais pas de façon uniforme ni inévitable. Tout dépend de la qualité du béton, de la nature de l’eau et de la fréquence d’exposition. Un béton bien formulé résiste parfaitement à la pluie courante, tandis qu’un béton poreux soumis à des cycles répétés de gel-dégel ou à des eaux chargées en sels finit par se fissurer, s’écailler, voire se désagréger structurellement en quelques années seulement.

Comment l’eau pénètre-t-elle dans le béton ?

Le béton est un matériau naturellement poreux. Lors de sa fabrication, une partie de l’eau de gâchage s’évapore en séchant et laisse derrière elle un réseau de capillaires microscopiques. C’est par ces pores que l’eau s’infiltre, par absorption capillaire ou sous l’effet de la pression hydrostatique dans les ouvrages enterrés.

Plus le rapport eau/ciment est élevé lors du gâchage, plus le béton obtenu est poreux et donc perméable. Un béton gâché avec trop d’eau pour faciliter la mise en place sera bien moins dense qu’un béton formulé avec un rapport eau/ciment inférieur à 0,45. Cette différence de porosité conditionne directement la résistance à long terme face à l’humidité.

L’eau pure, en quantité raisonnable, n’attaque pas directement la pâte de ciment. C’est son interaction avec les composants chimiques du béton : ou avec les variations de température : qui déclenche les dégradations. Il faut donc distinguer une simple exposition à la pluie, sans grande conséquence pour un béton sain, d’une exposition prolongée à de l’eau chargée ou à des conditions climatiques sévères.

Les principales formes de dégradation du béton par l’eau

Les cycles gel-dégel

C’est la cause de dégradation la plus fréquente en France dans les zones à hivers froids. Quand l’eau s’infiltre dans les pores du béton puis gèle, elle prend environ 9 % de volume supplémentaire. Cette expansion crée une pression interne très forte qui fissure la pâte de ciment de façon progressive et répétée.

Après plusieurs dizaines de cycles gel-dégel, la surface du béton s’écaille et se délite, puis les fissures gagnent l’épaisseur de la dalle ou du mur. Les terrasses, allées extérieures, margelles de piscine et dallages sont les ouvrages les plus exposés. Un béton formulé avec un adjuvant entraîneur d’air résiste bien mieux à ce phénomène : les microbulles d’air intégrées dans la masse jouent le rôle de soupapes, absorbant la pression exercée par la glace en formation.

La carbonatation et la corrosion des armatures

Quand l’eau pénètre en profondeur, elle transporte du CO₂ dissous qui réagit avec la chaux libre du béton. Ce phénomène, appelé carbonatation, abaisse progressivement le pH du matériau. En dessous d’un seuil critique, les armatures métalliques internes perdent leur protection naturelle et commencent à rouiller. La rouille gonfle et fait éclater le béton de l’intérieur : c’est le délaminage ou l’épaufrure en surface.

Ce processus est lent : il prend des décennies sur un béton de bonne qualité : mais il est irréversible sans intervention. Les bétons présentant un enrobage insuffisant des armatures, inférieur à 3 cm en zone abritée ou 4 cm en zone exposée, sont les plus vulnérables à ce mécanisme.

Les attaques chimiques des eaux agressives

Toutes les eaux ne sont pas équivalentes face au béton. L’eau douce très pure dissout lentement la chaux libre en surface par lessivage. Les eaux acides : zones industrielles, pluies acides, eaux stagnantes sous végétation dense : attaquent directement la pâte de ciment en abaissant le pH de contact.

Les eaux chargées en sulfates sont les plus agressives : elles réagissent avec les aluminates du ciment pour former un minéral expansif, l’ettringite secondaire, qui détruit la structure interne. Un béton exposé aux eaux sulfatées doit absolument être formulé avec un ciment résistant aux sulfates (CEM III ou CEM V), sinon sa durée de vie peut être réduite à moins de dix ans.

Le béton frais est-il plus vulnérable à l’eau ?

Un béton fraîchement coulé est extrêmement sensible à l’eau, dans les deux sens. Une pluie abondante dans les premières heures après le coulage peut lessiver la surface, diluer la laitance avant qu’elle ait durci et créer des zones de faiblesse localisées. À l’inverse, un béton qui sèche trop vite sous l’effet du vent ou de la chaleur se fissure en surface par retrait plastique.

C’est pourquoi la technique du mûrissement humide consiste à maintenir le béton frais légèrement humide pendant les 7 premiers jours : elle garantit que l’hydratation du ciment se complète correctement, ce qui améliore à la fois la résistance mécanique et l’imperméabilité finale. L’eau est donc à la fois l’ennemie et l’alliée du béton selon le moment et la quantité.

Pour savoir précisément combien de temps patienter avant de solliciter une dalle neuve, les délais pour marcher sur une dalle béton dépendent de l’épaisseur, de la formulation et des conditions climatiques au moment du coulage.

Quels facteurs aggravent les dommages causés par l’eau ?

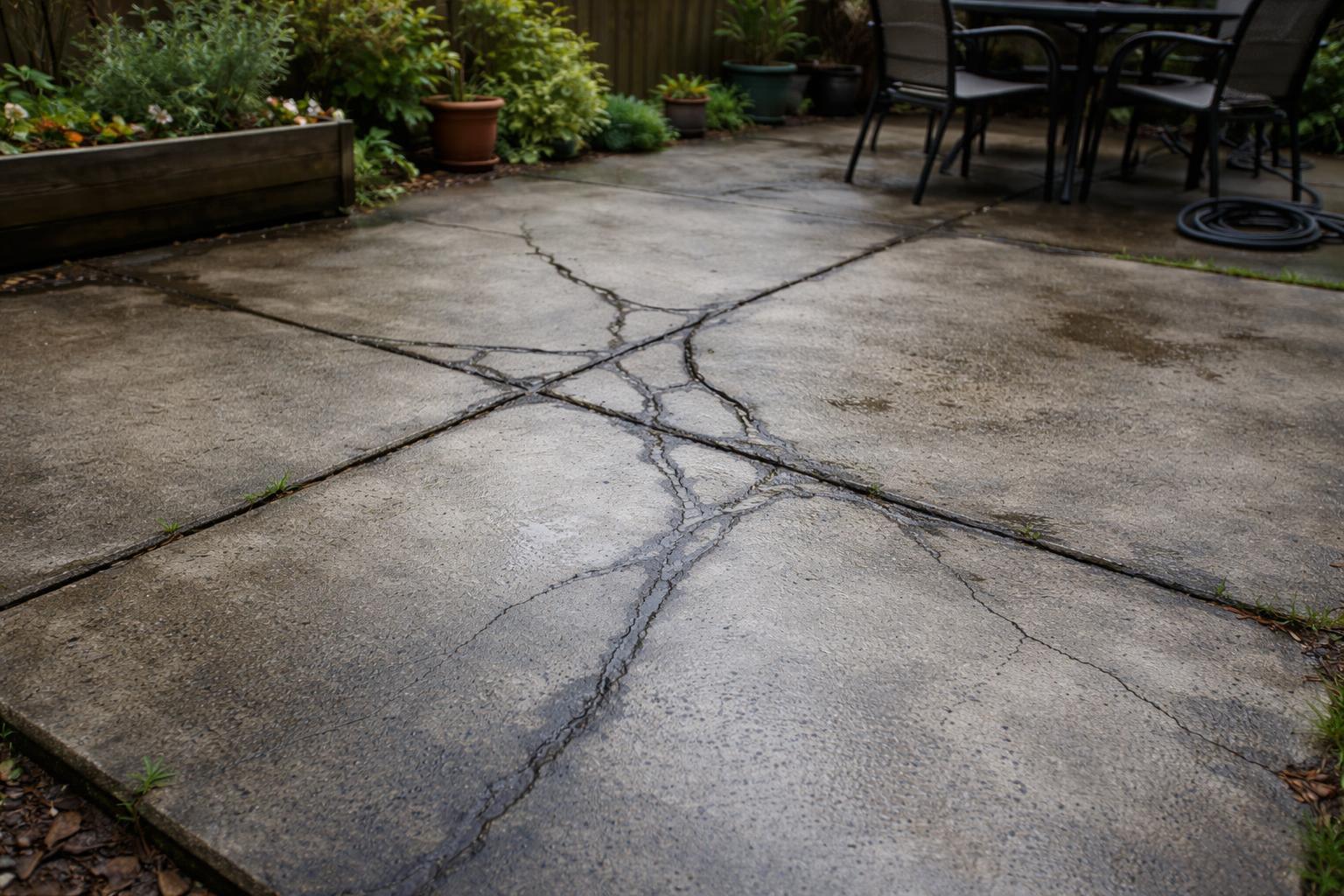

La présence de fissures préexistantes multiplie les risques. Une fissure de seulement 0,3 mm permet à l’eau de pénétrer en quantité bien supérieure à ce que les capillaires naturels autorisent. Plus la fissure est large et traversante, plus l’eau atteint rapidement les armatures ou la fondation. Comprendre le temps de séchage du béton aide justement à éviter les fissures prématurées liées à un décoffrage ou à une mise en charge trop rapides.

La qualité de mise en œuvre joue également un rôle majeur. Un béton mal vibré présente des zones de nid-de-cailloux, des vides internes où l’eau s’accumule et stagne. La compacité obtenue à la mise en place conditionne directement la durabilité de l’ouvrage sur plusieurs décennies.

L’absence de drainage autour des ouvrages enterrés aggrave aussi la situation : un mur de sous-sol soumis à une pression hydrostatique permanente se dégrade bien plus vite qu’un mur correctement drainé en pied. La stagnation de l’eau amplifie tous les mécanismes de dégradation, qu’ils soient chimiques, physiques ou mécaniques.

Comment protéger efficacement le béton de l’eau ?

Les traitements hydrofuges de surface

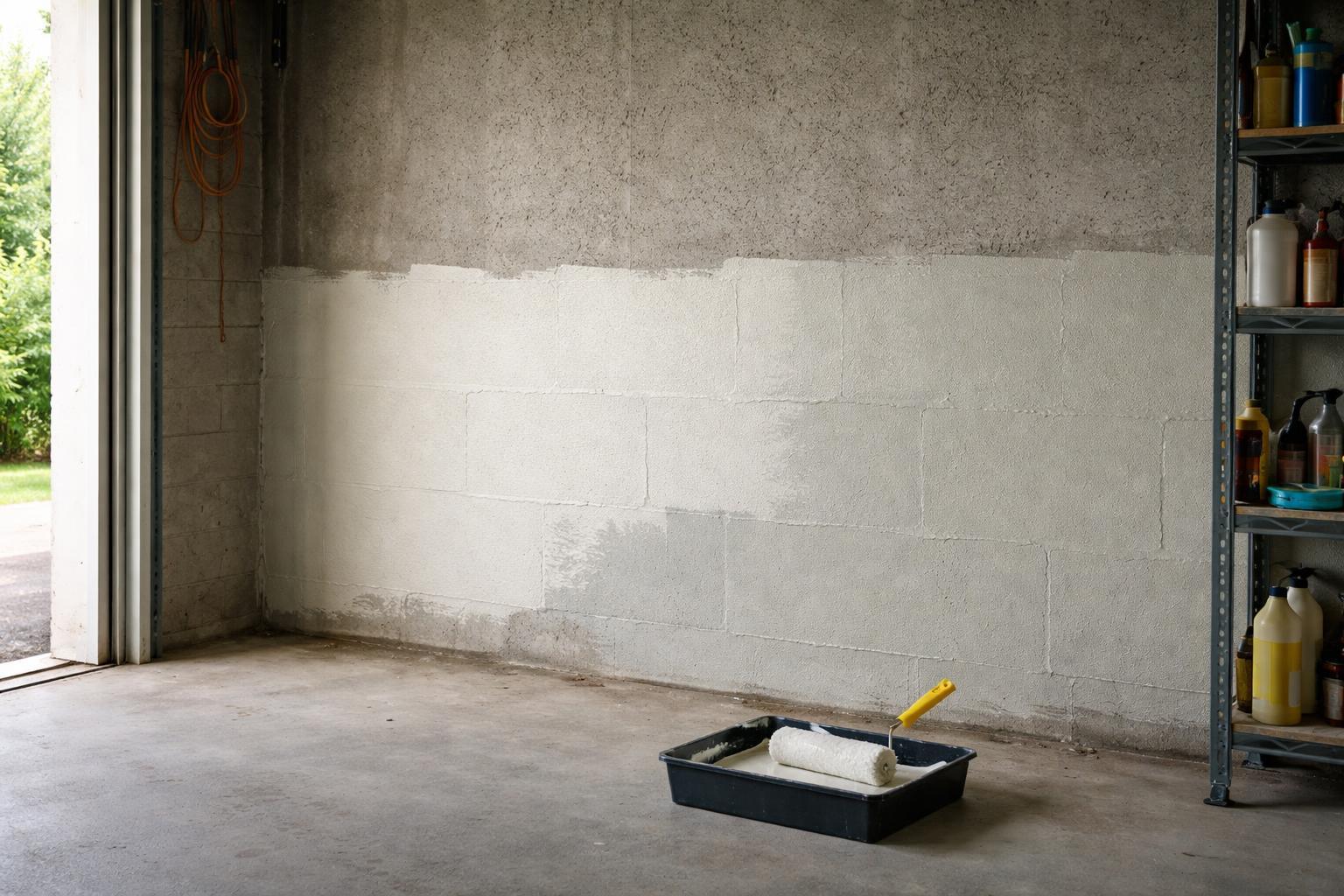

Les hydrofuges à base de silanes ou de siloxanes pénètrent dans les pores du béton et créent une barrière hydrophobe invisible qui repousse l’eau sans modifier l’aspect du matériau. Ce type de traitement s’applique au rouleau ou au pulvérisateur sur un béton propre et sec. Son effet dure généralement 5 à 10 ans selon l’exposition au vent et à la pluie, après quoi un retraitement est nécessaire.

Les résines époxy ou polyuréthane offrent une protection plus robuste en formant une membrane étanche continue en surface. Elles sont utilisées pour les parkings souterrains, les caves et les dalles industrielles soumises à des sollicitations importantes. En contrepartie, elles modifient l’aspect visuel du béton et nécessitent une préparation de surface soignée (grenaillage ou ponçage) pour adhérer correctement.

Les solutions intégrées à la formulation

Pour les ouvrages exposés à l’eau en permanence : piscines, bassins, fondations en zone humide ou argileuse : la solution la plus efficace consiste à intégrer dès le gâchage des adjuvants imperméabilisants cristallisants. Ces produits réduisent la porosité intrinsèque du béton de façon durable. Les bétons hydrofuges en masse ainsi obtenus résistent bien mieux aux infiltrations qu’un béton standard traité après coup.

Pour les dalles posées en contact avec le sol, une membrane d’étanchéité sous la dalle est souvent indispensable pour limiter les remontées capillaires depuis la terre. Si vous vous interrogez sur la possibilité de couler une dalle béton sur la terre, ce point d’étanchéité est l’un des éléments clés à ne pas négliger.

Peut-on réparer un béton endommagé par l’eau ?

Oui, dans la plupart des cas, mais l’efficacité de la réparation dépend du stade d’avancement des dégâts. Un béton qui s’écaille en surface se répare avec des mortiers de ragréage ou des mortiers de réparation à base de résine. La surface doit être préalablement purgée de tous les éléments dégradés et préparée mécaniquement pour garantir l’adhérence du produit de réparation.

Quand les armatures sont touchées par la corrosion, l’intervention devient plus complexe : il faut dégager les fers, les traiter avec une résine époxy passivante, puis reboucher avec un mortier de réparation structurel compatible. Un béton armé fortement corrodé sur un ouvrage porteur : balcon, pilier, poutre : nécessite une expertise de structure avant tout travaux pour évaluer la résistance résiduelle.

Pour les fissures actives avec infiltrations, l’injection de résine polyuréthane expansive est la technique la plus efficace : la résine gonfle au contact de l’eau et colmate la fissure de l’intérieur de façon durable. Cette méthode est couramment utilisée pour les murs de sous-sol fissurés ou les radiers de parking souterrain. Intervenir tôt, avant que l’eau n’atteigne les armatures, reste toujours bien moins coûteux qu’une réparation structurelle tardive.
